İzolasyon Ekonomisi

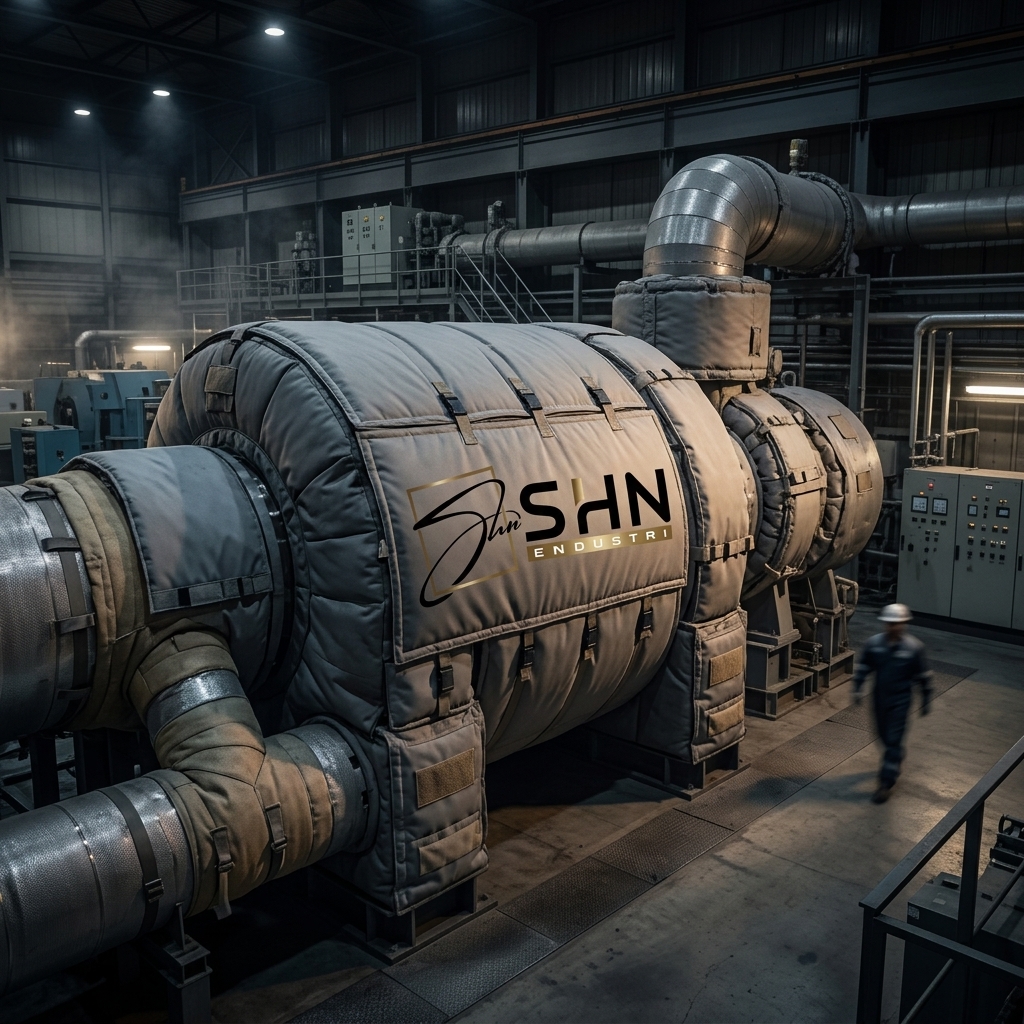

Türbin İzolasyonunda Sökülebilir Ceket Sistemleri

Türbin, yalıtımın en zorlandığı ekipmanlardan biri: yüksek sıcaklık, sürekli titreşim ve planlı bakım aynı anda. Üçünü birden karşılayan tek çözüm modüler ceket.

Enerji santralinde türbin, ısı kaybının doğrudan üretim kaybına dönüştüğü noktadır. Kaybedilen her birim ısı, üretilmeyen elektriktir.

Ama türbin yalıtımı diğer ekipmanlardan üç açıdan ayrılır ve bu üçü çözümü belirler.

Birinci fark: sürekli titreşim

Türbin çalışırken titrer. Bu, yalıtımın bağlantı elemanları için sürekli bir zorlanma demektir.

Titreşim iki şeyi yapar:

• Bağlantıyı zamanla gevşetir — çırt bant tek başına yeterli olmaz
• Kumaşı sürtünmeye maruz bırakır — temas noktalarında aşınma başlar

Çözüm, bağlantı elemanının titreşime göre seçilmesi: çıtçıt veya kanca sistemi, çırt banda göre çok daha uzun ömürlüdür.

İkinci fark: planlı ve periyodik bakım

Türbin bakımı rastgele değil, takvimlidir. Bu, yalıtım açısından iyi haber: ne zaman sökülmesi gerektiği önceden bilinir.

Ama bir şartla — yalıtımın sökülebilir olması gerekir.

Sabit yalıtım her bakımda kesilir. Türbin gibi düzenli bakım gören bir ekipmanda bu, yalıtımın birkaç bakım döngüsü sonunda tamamen ortadan kalkması demektir.

Sökülebilir ceket bakımda çıkarılır, iş biter, yerine takılır. Aynı ceket ekipman ömrü boyunca kullanılır.

Türbin gövdesi tek parça bir yüzey değil: farklı çaplar, flanşlar ve bağlantı ağızları modüler ceket gerektirir.

Üçüncü fark: büyük ve karmaşık yüzey

Türbin gövdesi tek parça bir yüzey değil — farklı çaplar, flanşlar, bağlantı ağızları.

Burada modüler yapı devreye girer: yalıtım tek büyük parça olarak değil, bölümlere ayrılmış olarak üretilir.

Modüler olmanın üç faydası:

Montaj kolaylığı. Tek parça büyük ceket, iki kişinin taşıyıp hizalayabileceği bir şey değildir.

Kısmi değişim. Aşınan veya hasar gören bölüm tek başına yenilenir; tüm yalıtım değişmez.

Kısmi erişim. Bakım yalnızca bir bölgede yapılacaksa yalnızca o modül sökülür.

Malzeme: iki katman mantığı

Türbin ceketi genellikle iki katmandan oluşur:

Dolgu (iç katman). Isıyı tutan malzeme. Seramik elyaf battaniye burada kullanılır — 1260/1430 °C sınıfında, 96–160 kg/m³ yoğunlukta, düşük termal iletkenlik.

Dış kumaş (kılıf). Dolguyu saran, mekanik ve çevresel koruma sağlayan katman. Silikon kaplı cam elyaf (400–550 °C) tipik seçimdir; sıvı ve yağ geçirmez, UV’ye dirençlidir.

Kritik nokta: dış kumaşın sıcaklık sınıfı, türbinin en sıcak yüzey bölgesine göre belirlenir. Ortalama sıcaklığa göre seçim yapılırsa en sıcak bölgede kumaş erken yorulur.

İç dolgu: 1260 °C sınıfı, 96–160 kg/m³ yoğunluk, düşük termal iletkenlik.

Yüzey sıcaklığı hedefi baştan konulmalı

“Mümkün olduğunca düşük” ölçülebilir bir şart değildir.

Yalıtım tasarımına başlamadan önce hedef yüzey sıcaklığı sayısal olarak belirlenmelidir. Bu hedef iki şeyi aynı anda karşılamalı:

• Enerji: kaybı kabul edilebilir seviyeye indirmek
• Güvenlik: personelin temas edebileceği yüzeylerde yanık riskini ortadan kaldırmak

İkincisi genellikle daha belirleyicidir ve daha kalın yalıtım gerektirir.

Ek kazanç: ses ve titreşim

Türbin yalıtımının hesaba katılmayan bir faydası daha var: gürültü.

Yalıtım katmanı ses geçişini azaltır. Santral makine dairesinde çalışan personel için bu, ölçülebilir bir çalışma ortamı iyileştirmesidir.

Özetle

Türbinde yalıtım seçimi üç şartın kesişiminde:

1. Sökülebilir olmalı — periyodik bakım var
2. Modüler olmalı — yüzey büyük ve karmaşık
3. Bağlantı titreşime dayanmalı — çırt tek başına yetmez

Dış kumaşın sıcaklık sınıfı en sıcak bölgeye göre seçilir; hedef yüzey sıcaklığı baştan sayı olarak konur.

Sökülebilir ve sabit yalıtım karşılaştırmasını bu yazıda ayrıntılı ele aldık.
