İzolasyon Ekonomisi

Endüstriyel Tesiste Isı Kaybı Nerelerden Olur? Yalıtımsız 8 Nokta

Isı kaybı çoğu tesiste tek bir yerde değil, sekiz ayrı noktada birikiyor. Hangisinin önce ele alınacağı, kaybın büyüklüğü kadar bakım kolaylığına da bağlı.

Yalıtım konuşulurken genellikle tek bir ekipmandan söz edilir: “kazanı yalıtalım”. Oysa ısı kaybı tesise dağılmış hâlde durur ve çoğu zaman yalıtılmamış küçük parçalar, yalıtılmış büyük yüzeylerden daha fazla kaybettirir.

Bu yazıda kaybın yoğunlaştığı sekiz noktayı ve her birinde yaklaşımın nasıl değiştiğini ele alıyoruz.

Neden küçük parçalar önemli?

Büyük bir kazan yüzeyi genellikle yalıtılmıştır — çünkü göze çarpar. Vana, flanş ve manifold ise atlanır: küçüktürler, karmaşık geometriye sahiptirler ve bakımda sökülmeleri gerekir.

Ama bu parçalar çıplak metal olarak kalır ve yüzey sıcaklıkları sistemdeki en yüksek değerlerdedir.

İkinci bir etki daha var: yalıtılmamış sıcak yüzey aynı zamanda bir iş güvenliği riski. Temas yanığı, ısı kaybından bağımsız bir maliyet kalemi üretir.

1. Kazan ve kazan kapağı

Tesisin en büyük tek ısı kaynağı. Yalıtımı genellikle vardır ama kapak ve kapı bölgeleri atlanır — çünkü sık açılırlar.

Sökülebilir ceket burada devreye girer: bakımda çıkarılır, sonra yerine takılır. Sabit yalıtım her açılışta tahrip olur ve zamanla yenilenmez hâle gelir.

Kazanılan: yakıt tasarrufu, yüzey sıcaklığının düşmesiyle personel güvenliği, ek yalıtım katmanı sayesinde ortam gürültüsünde azalma.

Her vana ayrı bir geometri; ceket ölçüye özel dikilir ve bakımda sökülüp tekrar takılır.

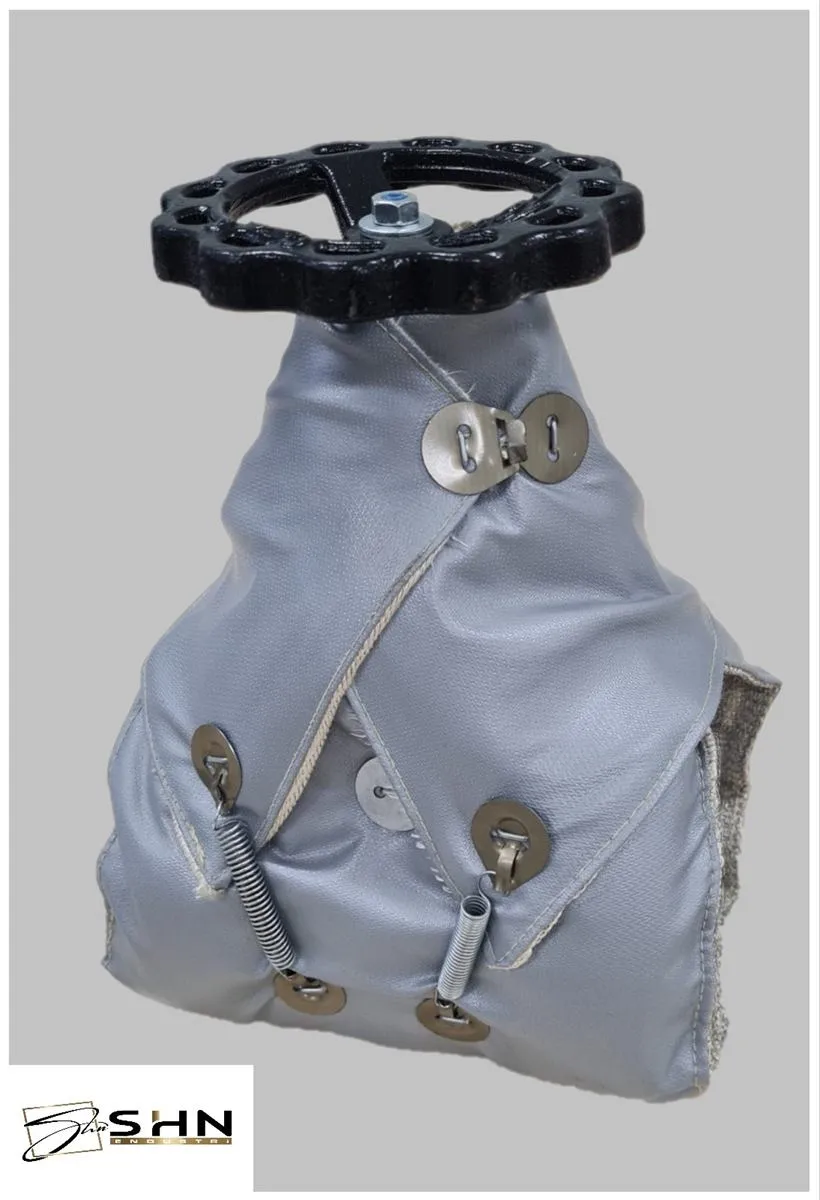

2. Vanalar

Tesisteki en çok atlanan kalem. Her vana ayrı bir geometri, her biri bakımda erişim gerektiriyor.

Vana ceketi bu ikisini birden çözer: ölçüye özel üretilir ve sökülüp takılabilir. Kaynaklı sabit yalıtımın aksine, bakım sonrası yalıtım geri gelir.

Kazanılan: donma ve aşırı ısınma riskinin azalması, vana ve boru ömrünün uzaması, bakım süresinin kısalması.

3. Manifold sistemleri

Boru hattı, valf ve cihazların bir arada bulunduğu manifold, geometrik olarak en zor yalıtılan bölgedir.

Yalıtımın buradaki işi yalnızca ısı tutmak değil — süreç sıcaklığını stabil tutmak. Manifold üzerindeki sıcaklık dalgalanması, hattın tamamındaki proses kontrolünü etkiler.

Kazanılan: sıcaklık kontrolünün stabilleşmesi, donma ve korozyona karşı ekipman koruması, arıza kaynaklı duruşların azalması.

4. Türbin

Buhar ve gaz türbinlerinde kayıp doğrudan üretim kaybıdır. Ayrıca türbin yüzeyleri titreşimlidir; yalıtımın bağlantı elemanları bu titreşime dayanmalıdır.

Modüler ceket sistemi periyodik bakımda sökülüp yeniden kullanılabilir — türbin bakımı sık ve planlı olduğu için bu özellik burada kritiktir.

Kazanılan: yüzey sıcaklığının düşmesi, titreşim ve ses seviyesinde azalma, donma ve korozyonun önlenmesi.

5. Eşanjör

Isı değiştiricinin işi zaten ısıyı bir akışkandan diğerine aktarmak. Dış yüzeyden kaçan ısı, doğrudan bu transferin verimini düşürür.

Eşanjör ceketi ayrıca nem ve toz geçirmez — hijyen gerektiren gıda ve ilaç tesislerinde bu özellik yalıtımdan bağımsız bir gereklilik.

Kazanılan: enerji verimliliği, küf oluşumunun önlenmesi, bakım ve servis süresinin kısalması.

6. Tanklar

Tankta amaç ısı tutmaktan çok iç sıcaklığı sabit tutmak. Depolanan ürünün bozulmaması, raf ömrünün korunması buna bağlı.

Tank yalıtımı ayrıca dış etkenlere karşı da çalışır: güneş ışığı, yağmur, kar ve rüzgârın ürün üzerindeki etkisini keser.

Kazanılan: ürün kalitesinin korunması, yüzey sıcaklığının güvenli seviyeye inmesi, tank yüzeyinin kimyasal ve çevresel korunması.

7. Boru hatları ve makine kabloları

Boru hatları uzun olduğu için toplam yüzey alanı büyüktür. Makine içindeki kablo ve elektrikli bileşenler ise ısıdan zarar gören taraftadır — burada yalıtım koruma amaçlıdır.

Plastik enjeksiyon ve extruder makinelerinde kablo ve tel, yüksek sıcaklık kadar aşınma ve darbeye de maruz kalır. Koruma kılıfı üçüne birden karşı çalışır.

Kazanılan: ısı kaynaklı arızaların azalması, bakım maliyetinde düşüş, makinenin daha stabil çalışması.

Hareketli ekipmanda sabit ceket uygulanamaz; körük hareket kabiliyetini korurken ısı, çapak, yağ ve tozu dışarıda tutar.

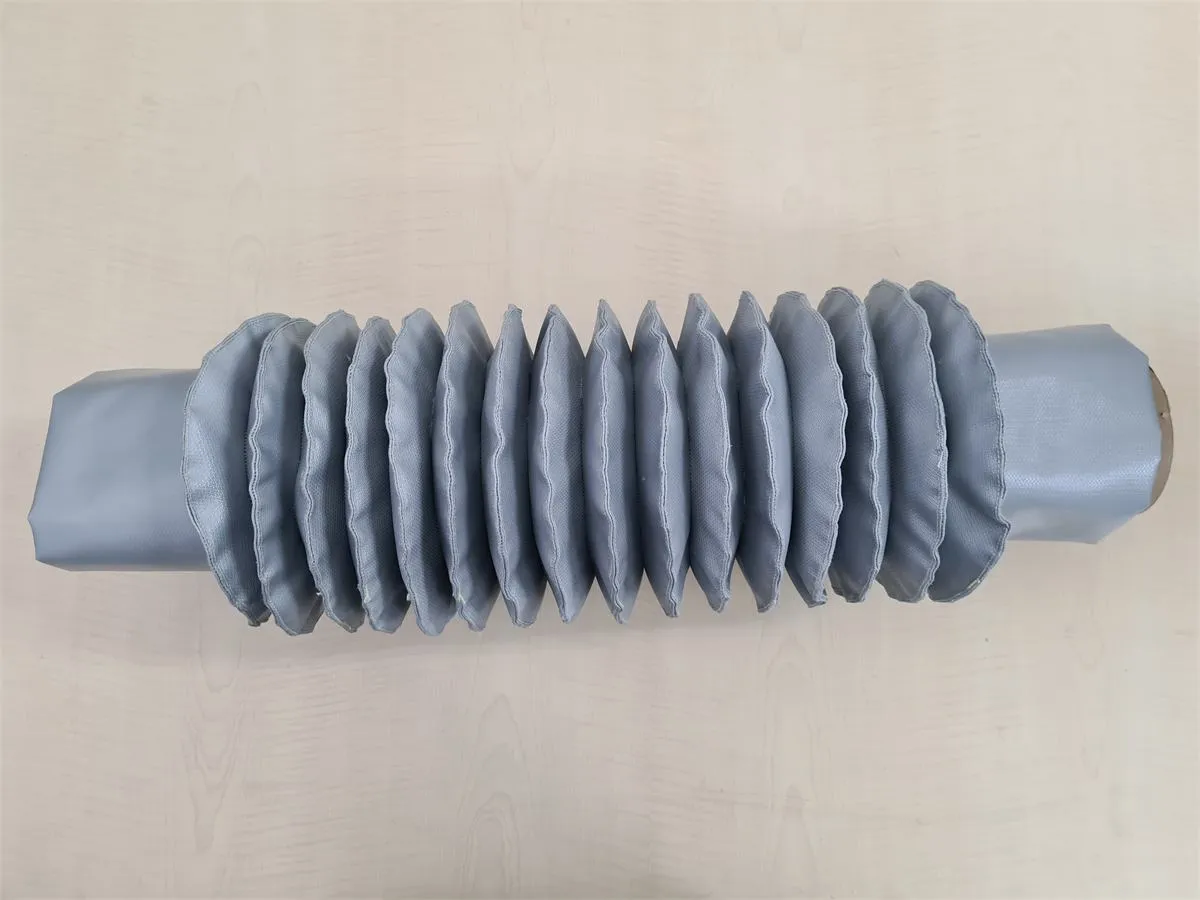

8. Hareketli parçalar ve körükler

Hareketli ekipmanda yalıtım sabit ceket olarak uygulanamaz. Yanmaz körük, hareket kabiliyetini korurken ısı, çapak, yağ ve tozu dışarıda tutar.

CNC tezgâhı, pres ve enjeksiyon makinesi bu grubun tipik örnekleri.

Kazanılan: hareketli parçaların korunması, duruş sürelerinin azalması, arıza ve bakım maliyetinde düşüş.

Öncelik sırası nasıl belirlenir?

Sekiz noktanın hepsini aynı anda ele almak çoğu tesiste mümkün değil. Sıralama için üç ölçüt:

1. Yüzey sıcaklığı ve alan. En sıcak ve en geniş yüzey en çok kaybettirir.

2. Erişim ve bakım sıklığı. Sık sökülen ekipmanda sökülebilir ceket, kalıcı bir kazanç sağlar; sabit yalıtım bir kez tahrip olup bir daha yapılmaz.

3. Güvenlik riski. Personelin geçtiği güzergâhtaki sıcak yüzey, kayıp büyüklüğünden bağımsız olarak öncelik alır.

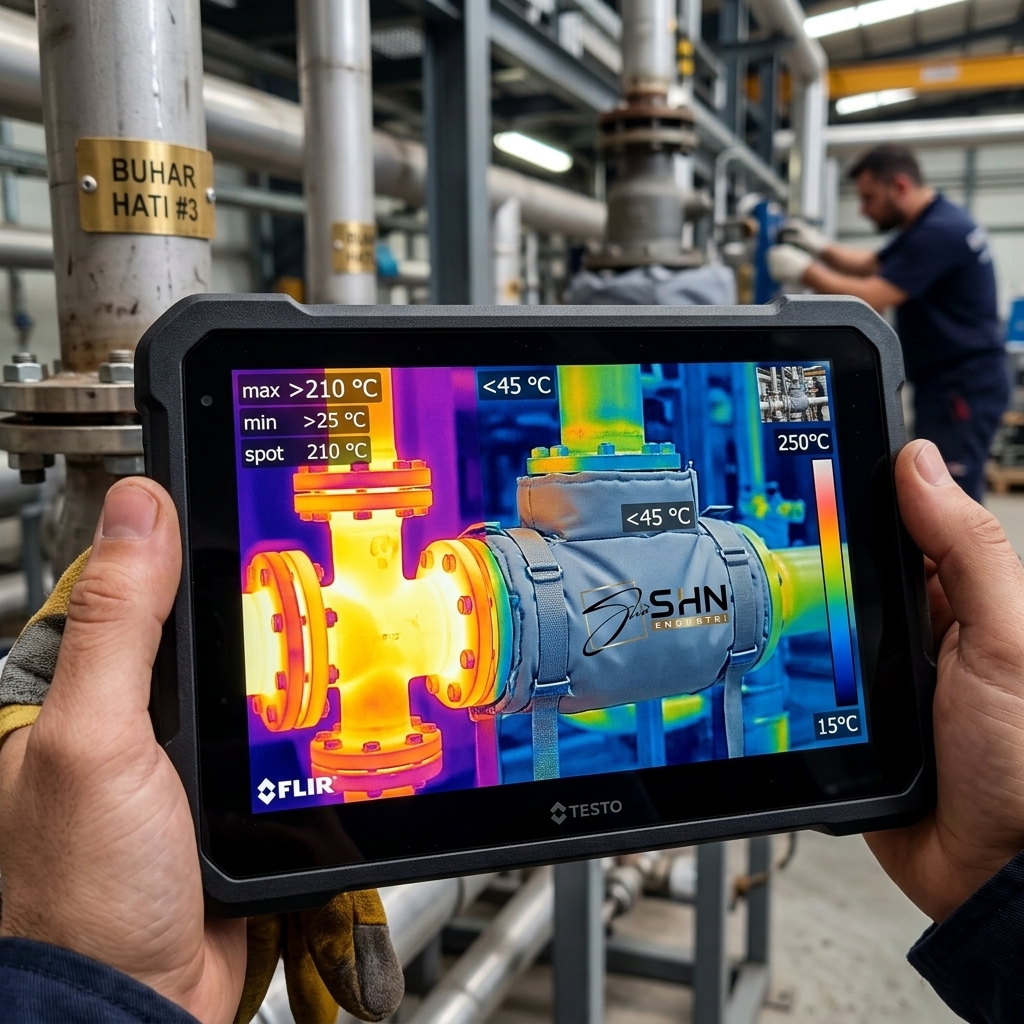

Ölçmeden başlamayın

Yalıtım yatırımının karşılığı ölçülebilir. Ama ölçüm için önce mevcut durumun kayda geçmesi gerekir: hangi ekipmanın yüzey sıcaklığı kaç derece, kaç saat çalışıyor, çevresindeki ortam sıcaklığı ne.

Bu üç veri olmadan yapılan tasarruf hesabı tahminden ibarettir.

Yerinde keşifte bu ölçümleri alıyoruz. Tesisinizin hangi noktalarında kayıp olduğunu birlikte belirleyelim.
